交流接觸器在電路中起接通或斷開電源開關的作用。也就是說當時控開關所接負載電器功率大于1320w時，需要添加交流接觸器使用，以免時控開關被燒壞。
安裝交流接觸器后，由時控開關控制交流接觸器，交流接觸器來控制電器。

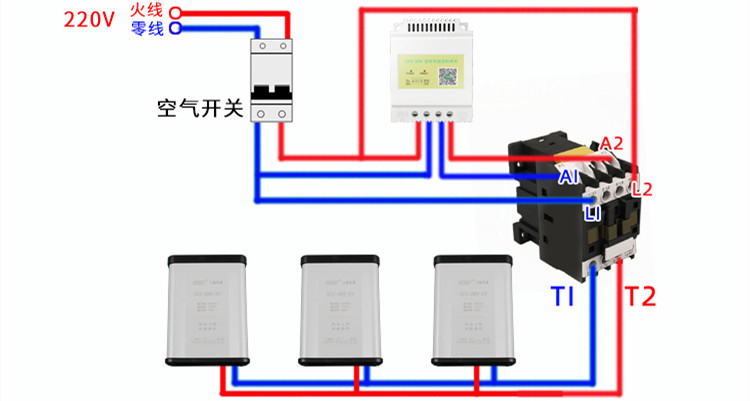

1.空氣開關的火零連接在時控開關進線口。
2.空氣開關的火零連接在交流接觸器的L1、L2上。
3.定時開關出線連接到交流接觸器的A1、A2上。
4.交流接觸器的T1和T2連在用電器上。
