如果貿然把火線接到帶T標識的接線柱還是比較危險的,因為時控開關是控火不控零的,開關內部零線是直接跳通的。

當前市場新型的藍牙時控開關,為了方便使用,取代了所謂的T標識,采用更為簡單易懂的火、零漢字進行代替,就算是小白,也能明顯的看出那一根火線,那一根是零線。

時控開關接

藍牙時控開關怎么接線?

時控開關有兩種接線方式:

1.當用電器的功率小,在時控開關的功率范圍之內(小于660W),可以直接接線(市電火線進,零線出),零線和火線接線順序不能接錯。

2.當電器的功率比較大,超出時控開關的功率范圍(大于660W),也就是說時控開關無法直接控制,那么就要配合交流接觸器使用,用時控開關控制交流接觸器組成控制回路,主電路通過交流接觸器的主觸點連接負載。

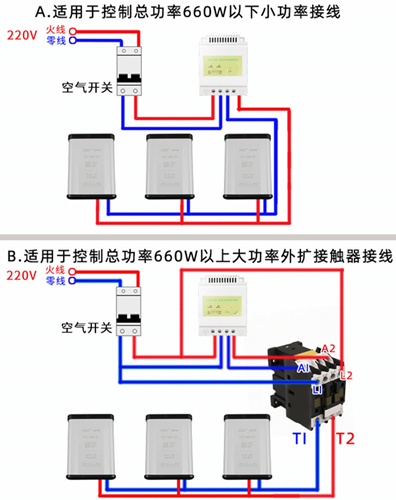

時控開關接線圖
